SOM解读春之眼设计方案:主楼呈三角形 采用巨柱和交叉斜撑结构

昨日(11月23日),负责俊发集团“春之眼”主楼建筑、结构与机电设计的SOM设计事务所公开的“春之眼”主楼设计介绍明确表示,由于项目时目前位于抗震设防烈度8度、场地类别为三类地区的最高建筑,407米高的“春之眼”主楼将采用巨柱和交叉斜撑结构设计,以满足项目的抗震需求。

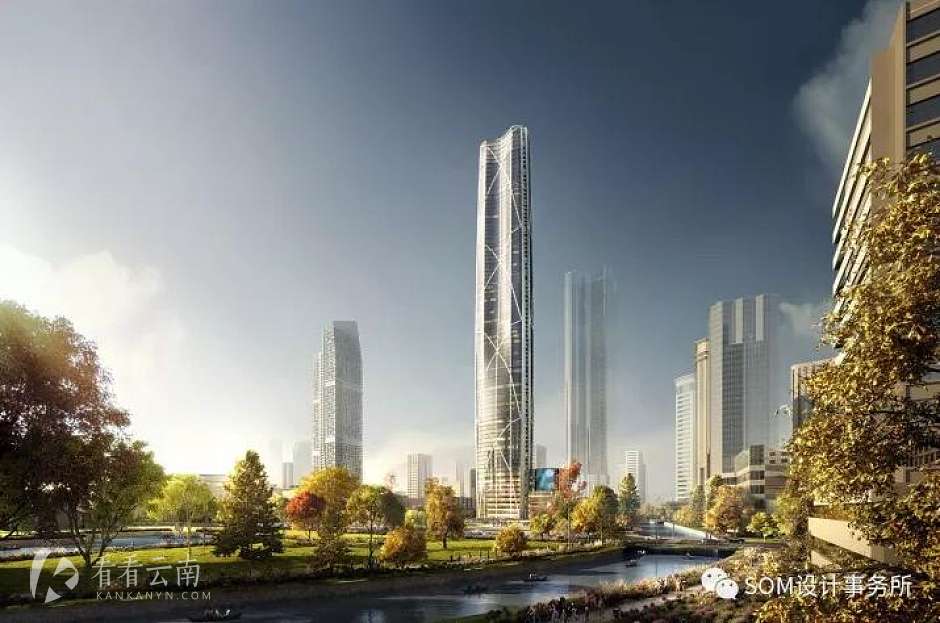

“春之眼”主楼效果图

“春之眼”主楼效果图

据SOM介绍,由于昆明位于小江南北向强震带和易门南北向中强地震带之间,并直接处于普渡河南北向中强地震带上,频繁的地震活动和较高的地震烈度,使得“春之眼”主楼结构既要有足够的刚度,避免因地震产生过大形变;且主楼结构还要具有延性,能够消耗地震能量。

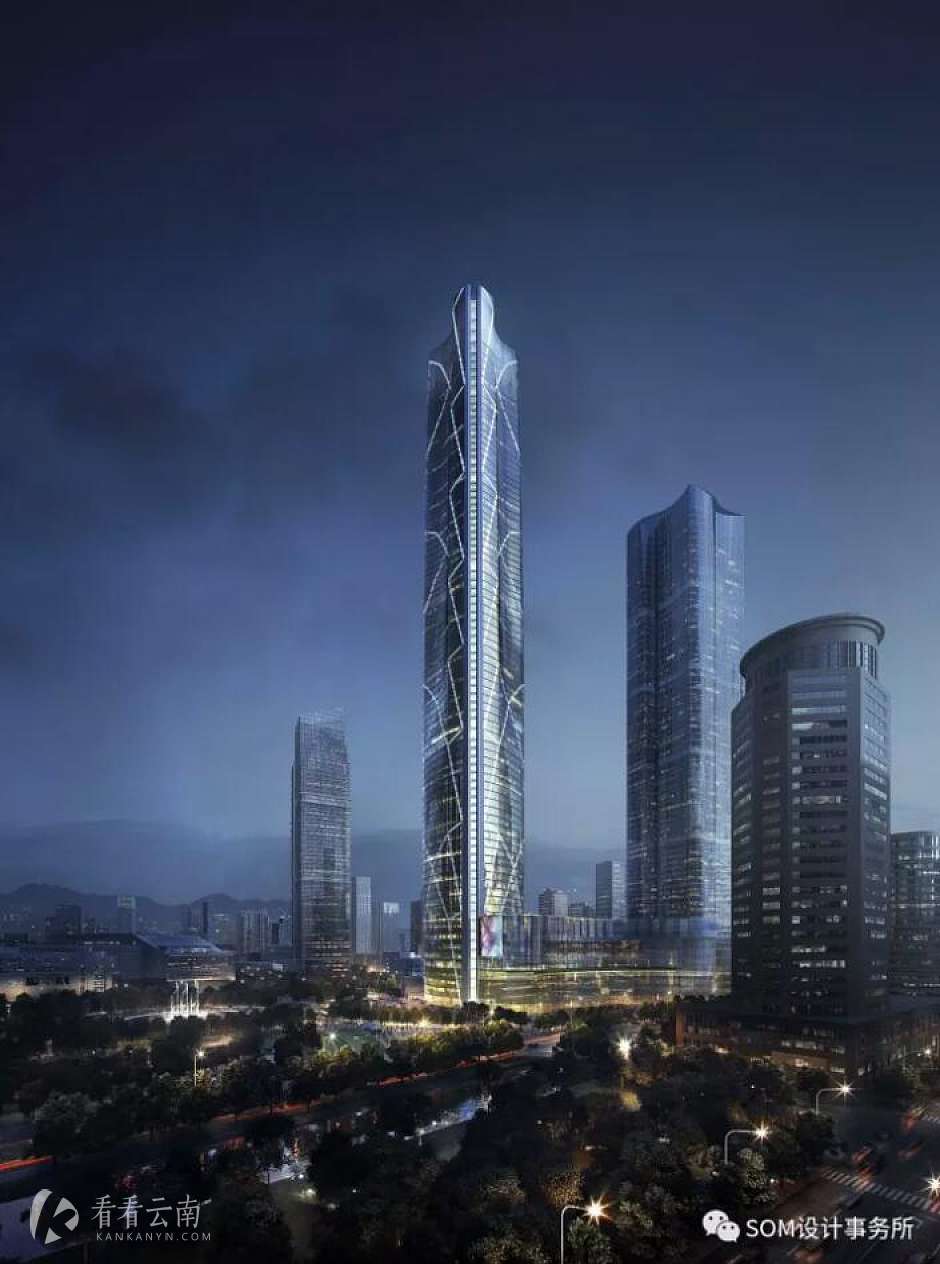

“春之眼”主楼里面效果

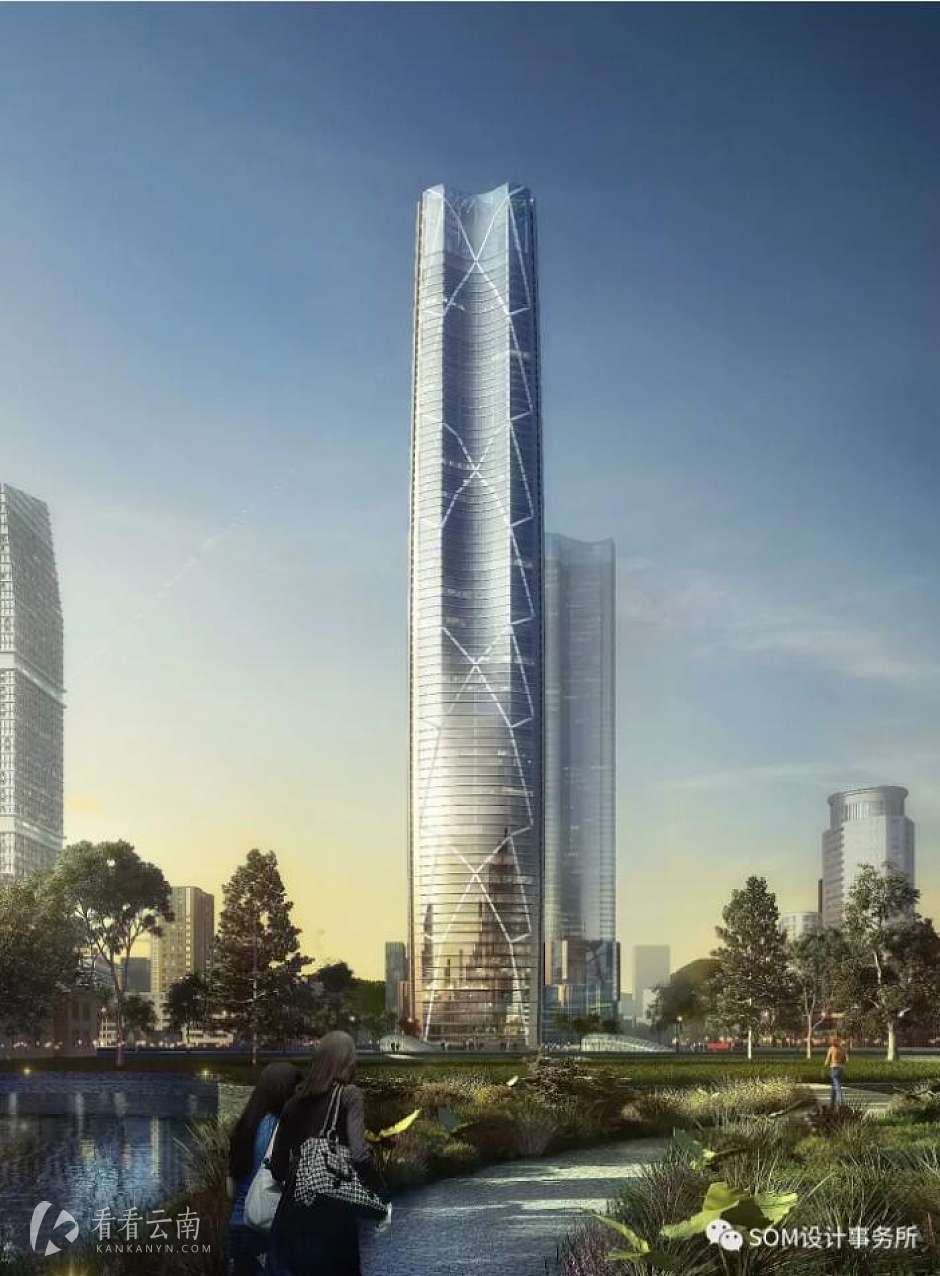

“春之眼”主楼立面效果

“春之眼”主楼里面效果

“春之眼”主楼立面效果

为使项目获得足够的建筑刚度,SOM针对“春之眼”主楼结构将采用巨柱和交叉斜撑设计,并在结构的巨柱之间布置钢梁、粘滞阻尼器,机电层布置阻尼伸臂桁架,以增强“春之眼”主楼结构的耗能能力。

当地震发生导致结构变形时,粘滞阻尼器的活塞会在粘滞液体中往复运动,把机械能转换成热能释放出去,而十字形截面的屈曲约束支撑,则将使周边的约束结构在发生较大形变时,仍然能够保持稳定的承载能力,不断消耗地震能量,减少地震作用对建筑的破坏。

通过合适的刚度和耗能能力的组合,“春之眼”主楼结构在八度大震作用下,只会发生轻微破坏,有效地保护建筑内人员的生命安全。

目前,SOM已完成“春之眼”主楼的结构设计优化,支撑布置的样式根据拓扑优化的结果而确定,可以通过最小的材料用量来实现抵抗侧向力的刚度。剪力墙的厚度也根据优化软件的计算进行布置,以实现结构材料成本最低。

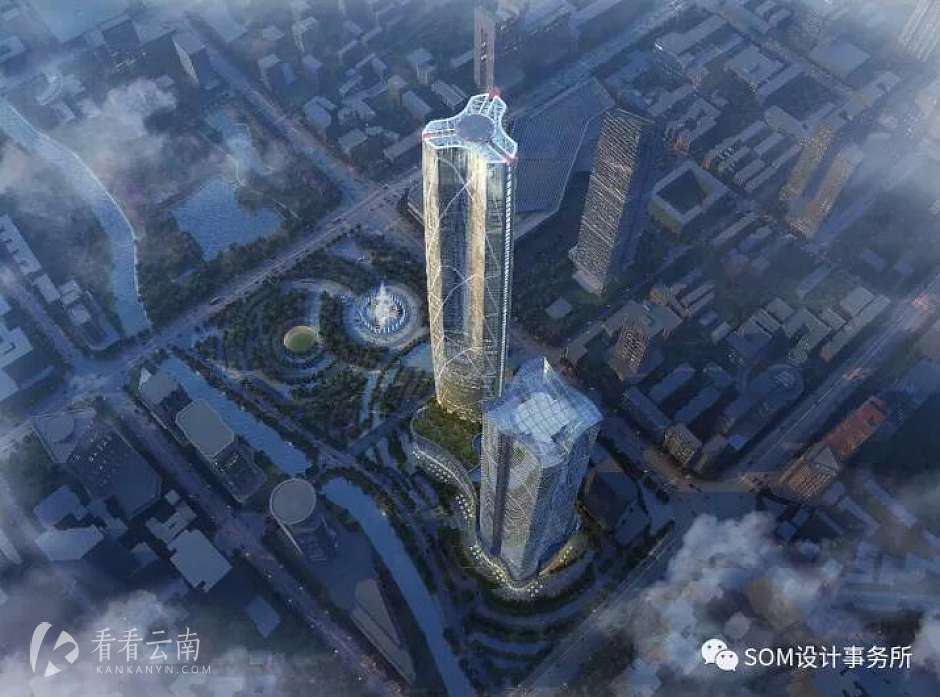

“春之眼”主楼俯瞰效果图

“春之眼”主楼俯瞰效果图

而为了是建筑外观、形态、结构与功能实现协调统一,在满足项目结构设计抗震需求的同时,SOM也为“春之眼”主楼提供了最适合的建筑设计方案。

SOM表示,考虑到“春之眼”主楼的实用功能,塔楼平面将呈三角形,下部楼层三条边稍向外凸,为办公功能提供了良好的进深;上部核心筒减小,楼层三条边稍内凹,形成较小的进深,适合酒店布局。

同时,出于对结构设计的考虑,“春之眼”主楼体型的变化,可以有效扰乱风的流动,降低结构在风作用下的形变,且随着塔楼上部楼层面积的减小,楼体重量也将减轻,有利于减小地震作用对建筑的影响。

“春之眼”主楼平面将呈三角形

“春之眼”主楼平面将呈三角形

此外,SOM还为“春之眼”主楼提供高性能的建筑机电系统设计方案。通过自然通风、自然光、建筑朝向、热工体量、智能建筑、建筑能耗模拟等系统和方法,将室内空气质量、环境勿扰、能量有效性、材料保存、建筑形式以及安全的建筑材料等可持续性理念与项目融为一体,使“春之眼”主楼每年可降低21%的能耗。

“春之眼”主楼能耗设计

“春之眼”主楼能耗设计

“春之眼”主楼能耗设计

“春之眼”主楼能耗设计
